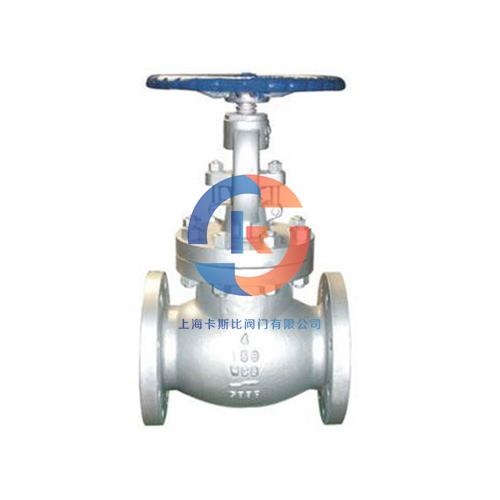

美標法蘭截止閥法蘭螺栓孔標準有哪些？
美標法蘭截止閥法蘭螺栓孔標準下螺栓孔數量應是4的倍率,間隔應相同，每對孔應越過中間布局。任何锪孔或背面加工應符合MSSSP-9的需求。
根據買家與制造者之間的協議提供的其他焊端制備仍需與美標法蘭截止閥法蘭螺栓孔標準一致。異徑法蘭打孔直徑、厚度和端面尺寸異徑法蘭的法蘭打孔直徑、厚度和端面與未縮徑規格的標準法蘭相同。不銹鋼閥門螺紋法蘭、平焊法蘭和松套法蘭其頸部尺寸應至少與縮徑規格的標準法蘭的尺寸相同。焊頸法蘭其頸部尺寸應與縮徑規格的標準法蘭尺寸相同。螺紋應與法蘭軸線同軸.直線角度的誤差不得超過每英寸0.06英尺。150磅級法蘭制成沒有埋頭孔。螺紋應在法蘭背面倒角至螺紋大徑，與螺紋軸線約6.9.1成45度角。倒角應與螺紋同軸并應計人螺紋測量長度。
300磅級和更高壓力等級的法蘭做成背面帶埋頭孔。螺紋應倒角至埋頭直徑，與螺紋軸線約成45夾角。埋頭孔和倒角應與螺紋同軸。異徑法蘭的有效螺紋的長度應至少等于表中所示相應級別螺紋法蘭的尺寸T。6.9.3紋不需要延伸至法蘭面。工作量規的測量槽孔應與全部螺紋法蘭的倒角底端相平,并應是螺紋倒角錐體和螺紋節錐體相交處。
當部件用動力工具安裝時,使螺紋的小端靠近法蘭面。美標法蘭截止閥法蘭螺栓孔標準尺寸尺寸標準螺栓或兩邊帶螺紋或全螺紋的雙頭螺栓均可使用。高溫工作環境下,美標不銹鋼閥門法蘭螺栓孔標準建議使用兩頭用螺母的雙頭螺栓。尾端是雙頭螺栓或除螺紋之外的部分,能夠倒角,倒圓或切除。
