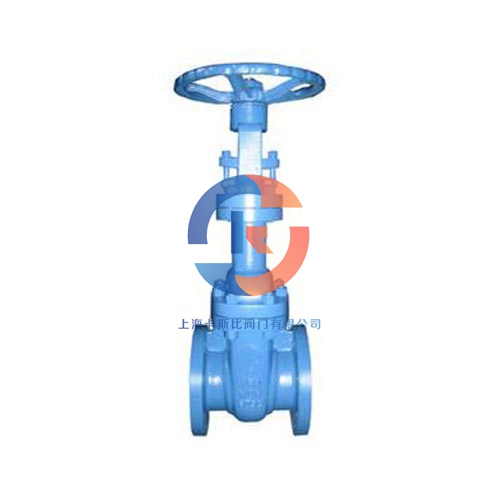

氣動襯氟閘閥兩邊法蘭分析
氣動襯氟閘閥手輪應是鋼、可鍛鐵、可鑄鐵或鋁的。手輪應使用輜條構造。閥體與閥蓋或閥體與蓋板之間的墊片應能承受本標準所規定的壓力級并適用于閘閥適用的各種介質。墊片設計一般要求氣動襯氟閘閥設計應能確保在實驗期間,閥體、閥蓋或蓋板、閥座突面不出現影響閘閥功能的變形。閥體、閥蓋和蓋板的厚度應按照ANSI/ASMEB16.34的規定。因為安裝、關掉應力、非圓形狀和應力集中所需的附加金屬厚度應按照規定。
氣動襯氟閘閥兩邊法蘭應與閥體鑄成一總體或可焊接在閥體上。端法蘭的直徑、薄厚、凸面直徑和公差以及螺栓孔的數量、尺寸和位置應符合ANSI/ASMEB16.5的規定。表2列舉的總體法蘭尺寸應適用于ANSI/ASMEB16.5中規格的閘閥。法蘭面的粗糙度應符合ANSI/ASMEB16.5的規定。如果端法蘭的背面與法蘭正面的不平面度在1之內,則不需要锪孔。如需要锪孔則應按照MSSSP-9規定。焊端對焊端尺寸和外形應按ANSI/ASMEB16.25的規定。管系列號按ANSI/ASMEB16.39M的規定應為40S,除訂單另有規定外。氣動襯氟閘閥構造長度閥門的構造長度應符合ANSI/ASMEB16.10的規定,但帶螺紋蓋板的“Y”型旋啟式止回閥除外。
